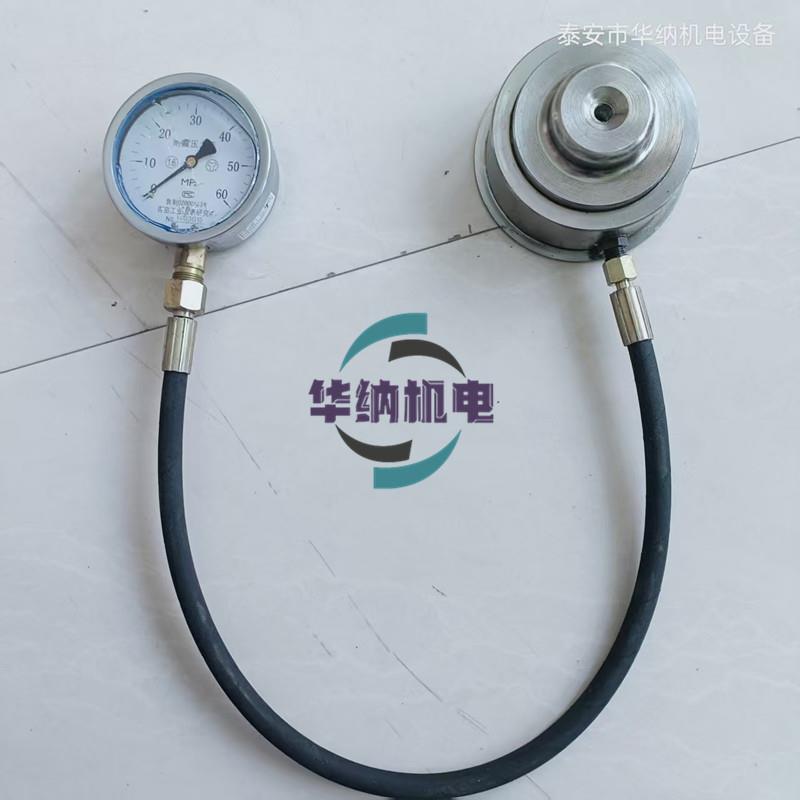

HC-45型礦用單體支柱壓力盒工作原理及使用指南135*0538*5101

一、工作原理

HC-45型礦用單體支柱壓力盒通過液壓轉換機制實現壓力檢測，其核心原理如下：

 ；；  ；；  ；；  ；；壓力傳導：

當外部壓力作用于壓力盒的導向球面蓋時，壓力通過活塞傳遞至內部填充的黃油介質。

液壓變形：

黃油受壓后推動工作膜發生形變，膜片彎曲程度與壓力大小成正比。

信號轉換：

 ；；  ；；  ；； 形變通過機械傳動機構轉換為壓力顯示信號，最終由油壓機械壓力表直觀顯示數值。

公式：壓力值 ；；P=K . U（K ；；為壓力盒常數，需通過率定表確定）。

二、結構組成核心部件：

導向球面蓋：承受外部壓力并傳導至活塞。

活塞：直徑可選100mm或150mm，推動黃油壓縮。

黃油填充腔：液壓介質，傳遞壓力至工作膜。

工作膜：形變后觸發壓力顯示。

油壓機械壓力表：直接讀取壓力值，量程0-60MPa（對應0-45噸）。

連接方式：壓力盒與壓力表通過高壓油管連接，確保信號穩定傳輸。

三、技術特點測量性能：

量程：0-60MPa（0-45噸），覆蓋礦用支柱常見壓力范圍。

精度：2.5級，滿足工業檢測標準。

設計優勢：

結構緊湊：體積小、重量輕（約3.2kg），便于井下攜帶。

顯示直觀：油壓機械表頭可360 . 旋轉，適應不同觀測角度。

適用場景：?jiǎn)误w液壓支柱維修后的密封性能檢測。井下支柱、棚架等結構的壓力監測。

四、使用注意事項安裝要求：

固定方式：使用U形螺絲扣夾和長條鐵板將壓力盒固定在頂梁鋼盤上，鋼盤需焊接平整（直徑略大于壓力盒，厚度約20mm）。

位置校準：確保壓力盒中心與支柱軸線對齊，避免偏載。

操作規范：

打壓控制：加壓時需緩慢、均勻，避免沖擊載荷。

泄漏檢查：使用后檢查高壓油管接頭是否漏油。

維護保養：

定期檢查：每班檢查螺絲是否松動，每月校驗壓力表精度。

介質更換：黃油需定期更換（建議每6個月），防止老化影響靈敏度。

五、故障排查

現象	可能原因	解決方法
壓力表無顯示	液壓油不足或油路堵塞	補充液壓油，清理油管
讀數波動大	工作膜損壞或黃油變質	更換工作膜，更換液壓油
接頭漏油	密封圈老化	更換O型密封圈

總結：HC-45型壓力盒通過液壓轉換實現壓力檢測，具有結構可靠、操作簡便的特點。嚴格遵循安裝規范、操作流程及維護要求，可確保其長期穩定運行，為礦井支護安全提供精準數據支持。
