產品

基本介紹

數控臥式銑鏜加工中心：采用變速齒輪傳動結構，帶主軸伸出及中空通水吹氣裝置，可以進行重型大工件的重切刮及深孔加工；數控系統采用德國SIEMENS集成驅動系統和進口滾柱型線性滑軌，操作方便，精準快速，同時提供大型回轉工作臺和刀庫可以選配。

性能特點

數控臥式銑鏜加工中心：刨臺式 Z 軸運動設計，采用變速齒輪傳動結構及主軸可伸 出裝置(可選配中空通水吹氣)，實現對各種重型大工件的重切削高效加工；X/Z/W 軸采用進口滾柱型線性滑軌,確保進給定位精度；數控系統采用德國 SIEMENS 集成驅動系統，操作方便精準快速。

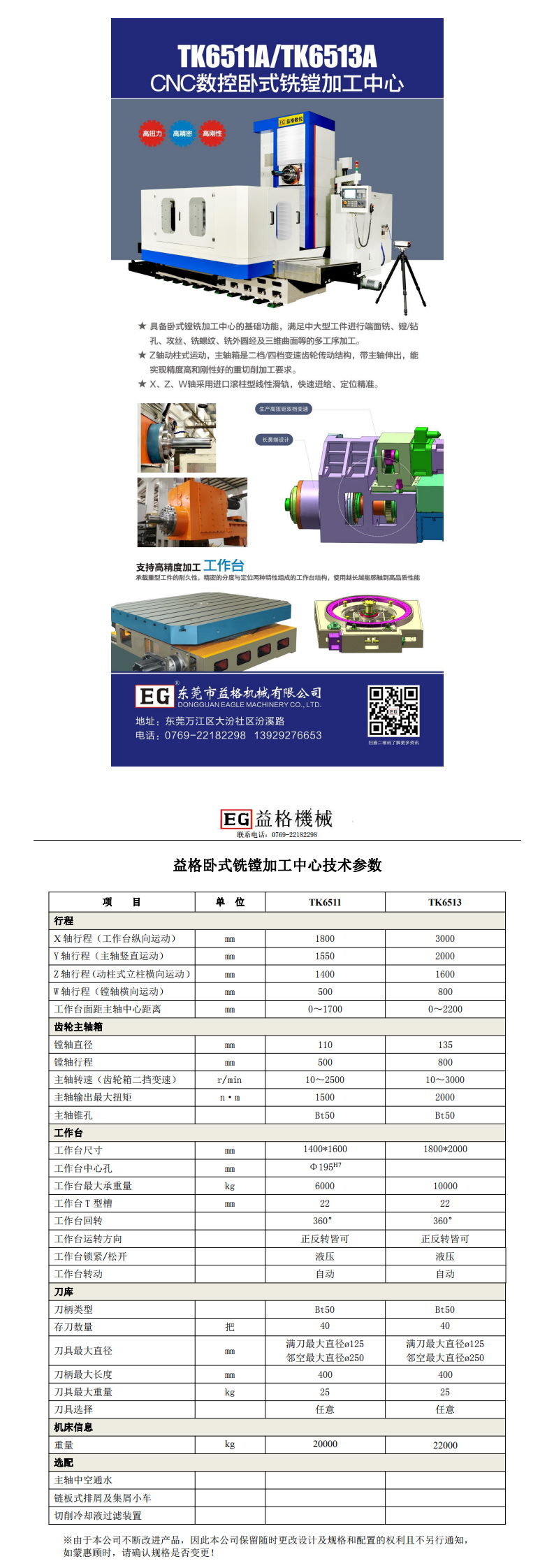

技術參數

滿足重切削， 大直徑工件的鏜削加工

主軸頭2檔/4檔變速齒輪傳動結構

★伸縮式主軸采用大直徑軸承設計可滿足重切削加工。

★對高硬度、大體積、重型工件加工上發揮了無可比擬的動力優勢。

★伸縮鏜軸可延伸500~800mm適合深孔加工。鏜軸采用中心進水或中心吹氣，可適用多種刀具和工況。

高扭力：主軸馬達25KW大功率輸出主軸最大扭矩輸出1500nm鼻型主軸頭加工時可接近工件,適合重力切削旋轉工作臺可承載6000~8000kg。

高精密：主軸采用油霧潤滑,并配有循環冷卻系統,避免主軸熱變位問題主軸頭部采用 開停吹氣,保證冷卻水不能進入主軸軸承 X、Z軸螺桿與電機采用直聯傳動,無反向間隙；Y軸采用高精密斜齒行星減速器,無反向間隙及噪音低 X、Y、Z可采用進口光柵閉環控制，確保高精度重復定位。

高剛性：鑄件采用”回”型結構,兩次電爐時效和兩次振動時效,確?？拐鹨莆婚L久不變形。

▲立柱硬軌軌道(Y軸)

立柱硬軌經熱處理及精密研磨 提高了加工穩定性

▲X,Z軸線性軌道

X Z軸配置超重負荷的農柱直線導軌,精度保持良好,維護保養方便具有高剛性，高精度加工的主軸結構。

鏜軸和主軸連接部位上的兩個地方單獨配置了特殊形狀的鍵。選定大直徑的齒輪能夠有效地傳遞馬達功率與數倍的高扭矩通過來用潤滑油與油霧噴射的主軸冷卻系統，能夠把主軸發熱抑制在最小限度以下，實現長時間穩定加工。
