CBT-1001M v1.1 采用標準 Profibus DP 協議，支持多種組態軟件、PLC 系統。用于將標準MODBUS 總線產品連至 Profibus 總線，產品工作電壓 DC15-30V，標準導軌安裝，各個通訊口及電源全部使用光電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，雙 Profibus 通訊口設計使接線更方便，Profibus 通訊口 9600bps-12Mbps 自適應波特率。

工作電壓 DC15-DC30，模塊內含電源反接保護

功耗 ＜2W

Profibus

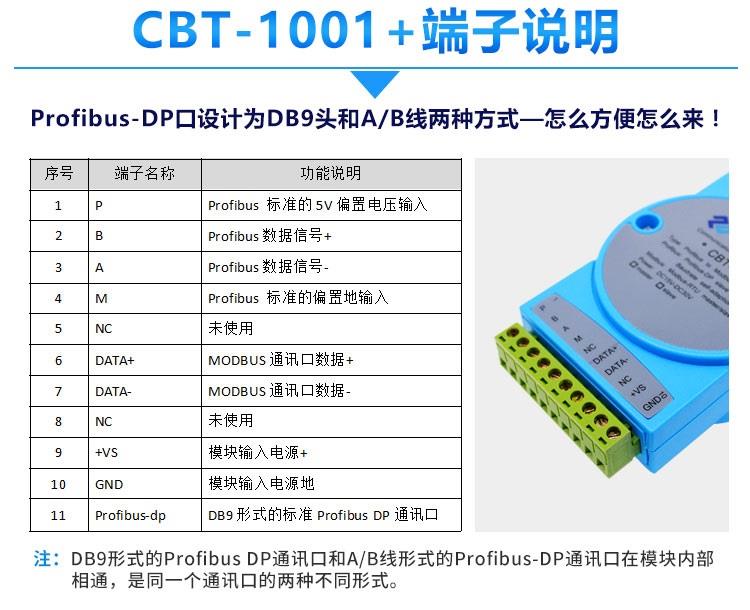

接口形式 集成插拔端子式和 DB9 式

協議類型 Profibus dp

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離＜1200M

通訊速率 9600bps-12Mbps 自適應

輸入/輸出范圍① Input Bytes Output Bytes ≤300 Bytes② Max Input Bytes ≤244 Bytes③ Max Output Bytes ≤244 Bytes

modbus

接口形式 插拔端子式 485 總線

協議類型 MODBUS RTU 支持 01、02、03、04、05、06、15、16 命令

安全防護 與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離＜1200M

通訊方式 1.2Kbps－115.2Kbps ，8 位數據位，1 位停止位，奇/偶/無校驗可配置

隔離方式 光電隔離

適用范圍 MODBUS 設備與 Pofibus 設備交換數據

產品特點 采用原裝進口西門子處理器，軟硬件雙看門狗，高穩定性

工作模式 MODBUS 通訊口主機/從機工作模式可選

轉換能力 主機模式下支持連接 24 個 MODBUS 從設備
